重庆监控：介绍电梯监控安装的五大注意事项电梯监控安装不是一个简单的事情，很多工程的视频监控图像在电梯井道环境中受到不同程度的干扰，这一直是最常见、最难对付、也是最受关注的问题之一。下面我们就此来讨论问题的解决方法。

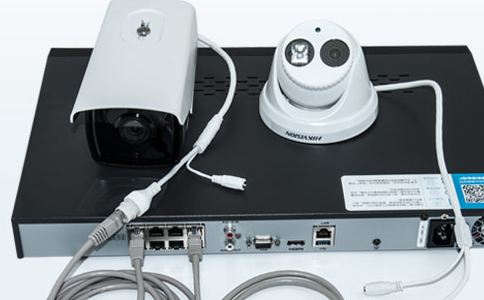

电梯监控

一、首先我们先来分析电梯干扰产生的原理

1）。电梯井内通常布置了动力、照明、风扇、控制、通信等线缆，各种电缆都会产生电磁辐射；假如使用同轴电缆传输，与天线接收原理相同，同轴电缆也会“接收”这些干扰，即干扰电磁场在电缆上产生干扰感应电流，这个干扰感应电流也就会在电缆外导体（编织网）纵向电阻上产生干扰感应电压（电动势），这个干扰感应电压刚好串联在视频信号传输回路“长长的地线”中，形成干扰；

2）。更重要的是这些随行电缆都是与视频电缆并行，且近距离捆扎在一起。这就形成了接近“最佳最有效的”干扰耦合关系。在一般工程中可以采用穿金属管或走金属槽的屏蔽干扰办法，但在电梯随动的环境中，这种方法无能为力。所以电梯环境下的抗干扰难度很大，只能选择较好的设计和施工方法；

3）。了解干扰产生基本原理，对完善抗干扰设计和施工十分重要。

二、对于电梯的干扰表现形式有以下几种

1）、横向条纹上下滚动

这种现象表现为条纹不停的上或下滚动，条纹比较宽。看起来是干扰，其实并不是外界电磁波所为，如果抛开条纹，图像是清晰的。这种现象基本占所为图像干扰的80%以上，这种现象可以肯定的说是接地电位的问题，是指前端设备的地与中控室之间的地存在电位差，这个问题是万用表无法测试的，如果测得的数字是零，也并不代表它不存在电位差。唯一的办法是把它的回路给断开，也就是说两端的地断开一个（最好选择前端）。如果两端的地都不想断，怕影响防雷。那加个地隔离器来解决，这种设备为无源设备，只要串联在同轴电缆的任何一端，安装方便、效果好，完全可以消除这种条纹现象。如图为优特普信号隔离器。

2）、网状干扰

这种现象图像质量很差，基本上看不到任何物体，图像时有时无，还有画面死机。这种现象是由于线缆的线芯和屏蔽断、短的缘故。这种情况大多数出现在接头上，个别也有在布线时没施工好。由于焊接的问题或接头件质量差引起的干扰在工程中也占多。

3）、空间电磁波的干扰

这种干扰源比较复杂，主要是前端设备、线缆中、终端附近有较强的辐射源或大功率的设备在运行。主要表现为图象扭曲、抖动等。所以在施工前应对周围的环境有所了解，尽量避开辐射源。在已经施工完了的工程中，而干扰有无法避免的情况下，只有加抗干扰设备。这种方法是比较经济、快捷、而图像又有保障。
