控监控工程的设计和规划中少不了“安装调试监控摄像”，正确安装摄像机，连通信号电缆，接通电源工作，但在实际使用中，如果没有正确安装镜头并调整摄像机及镜头的状态，可能无法达到预期的效果，那么如何安装与调试监控摄像头呢？下面本文就详细汇总监控工程安装、调试必备的知识供参考！

监控摄像头的调试方法：

1、打开摄像机自动电子快门功能。

2、用控制器将镜头光圈调到最大。

3、将摄像机对准30米以外的物体，聚焦调至无穷远处（大部分镜头是面对镜头将前面的聚焦调节环顺时针旋转到头）。

4、用控制器调整镜头变焦将景物推至最远，调整镜头后截距使景物最清楚。

5、用控制器调整镜头变焦将景物拉至最近，微调镜头聚焦使景物最清楚。

6、重复4-5步数遍，直至景物在镜头变焦过程中始终清楚。

调整镜头的光圈与对焦：

关闭电子快门，逆光补偿等开关上的摄像头，摄像头，你要监视的场景，调整镜头的光圈与对焦环，使监视器上的图像。如果它被用在照明场合的变化比较大的摄像头，最佳匹配的自动光圈镜头和摄像机的电子快门开关（ELC）为OFF。如果选择手动光圈摄像机的电子快门开关（ELC）ON的最亮的点在应用程序（环境光），在镜头光圈尽可能打开一个大的和静止图像是最好的（和不那么太白色图像过载），透镜调整完成。安装屏蔽，并上好支架即可。由于较大的光圈，景深范围相对较小，焦距应该是尽可能照顾的全程监控，现场的清晰度。当现场照明降低时，电子快门自动调整，具有较大的光圈，速度慢，仍然可以使图像满意

后焦调整后焦距：

后焦调整后焦距也被称为该后焦距，正是由于在靶的表面，在CCD图像传感器，当安装在一个标准的透镜（标准的C / CS mount镜头），使被摄体场景成像，一般照相机工厂，背部重点作出适当的调整，在与定焦镜头的应用程序，一般不需要调整后焦距的摄像头。

监控改造在某些应用中，它可能会出现当镜头对焦环调整的最终位置仍然不清晰的图像，必须先确认正确的镜头接口。如果确认，您需要调整后焦距的摄像头。根据经验，绝大多数的摄像机连接用电动变焦透镜的应用，往往需要调整相机的后焦距。

后焦距调整的步骤如下：

（1）正确地安装在相机上的镜头。

（2）镜头光圈尽可能开放（目的是为了减少景深范围，以准确地定位的成像焦点）。

（3）变焦调节（变焦）镜头推到长焦（望远）状态，通过调节对焦（对焦）特写图像色调清晰拍摄近距离的对象以外的10米。

（4）到上一步的镜头广角状态（广角）可变焦距调整（缩小），对面的全景图像在屏幕上的变化包含上述特写对象的，但可以不再如果图像模糊无法调整的重点），而是准备下一步的重点调整（注：重点调整）。

前面的摄像头内六角螺钉拧松固定焦距调整环，转动对焦调整环旋转镜头（直接驱动，通过其内置的监控设备，没有后焦调节环的对焦环后），直到最清晰的图片，到目前为止，然后暂时拧紧内六角螺丝。

重新启动镜头到长焦的状态，一起来看看在刚刚拍摄特写对象依然清晰，如果不清晰，然后再重复上述（A），B，C步骤。

长焦状态下，特写对象清晰，拧紧内六角螺丝，光圈调整到适当的位置

线路部门的安装：

1、视频线：SYV75-3的视频线一般传输200米以内，75-5的传输400米以内，75-7的可传输800米;另外需要关注的是CCTV同轴电缆的质量，RG59U，RG6和RG11均要求是100%铜芯，及95%的铜质编织屏蔽层。线路环接的最大电阻不能超过15欧姆。间隔超过500米时就要考虑采用光缆传输。

2、电源线：应选择阻燃电缆，尽量使用粗点的以减少电源的衰减。

3、控制线：一般选用带屏蔽2*1.0的线缆，RVVP2*1.0。

4、穿线管：一般情况用PVC管或PVC线槽即可，要地埋或防爆的工程应选用镀锌钢管（jdg管）。

监控摄像头的安装方法：

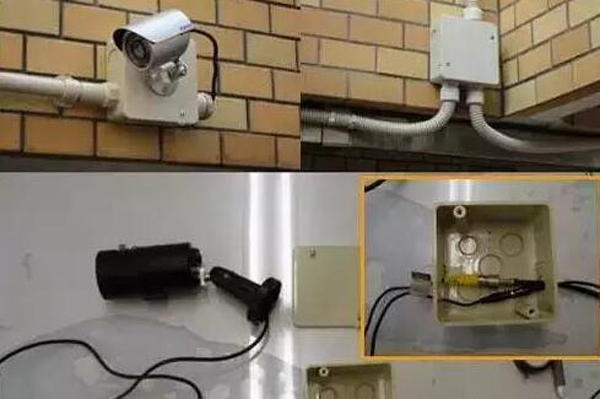

1、拿出支架，准备好工具和零件：涨塞、螺丝、改锥、小锤、电钻等必要工具；按事先确定的安装位置，检查好涨塞和自攻螺丝的大小型号，试一试支架螺丝和摄像机底座的螺口是否合适，预埋的管线接口是否处理好，测试电缆是否畅通，就绪后进入安装程序。

2、拿出摄像机，按照事先确定的摄像机镜头型号和规格，仔细装上镜头（红外一体式摄像机不需安装镜头），注意不要用手碰镜头和CCD(图中标注部分），确认固定牢固后，接通电源，连通主机或现场使用监视器、小型电视机等调整好光圈焦距。

3、安装防护罩。打开护罩上盖板和后挡板；抽出固定金属片，将摄像机固定好；将电源适配器装入护罩内；复位上盖板和后挡板，理顺电缆，固定好，装到支架上。

4、拿出支架、涨塞、螺丝、改锥、小锤、电钻等工具，按照事先确定的位置，装好支架。检查牢固后，将摄像机按照约定的方向装上

5、把焊接好的视频电缆BNC插头插入视频电缆的插座内，确认固定牢固。

6、将电源适配器的电源输出插头插入监控摄像机的电源插口，并确认牢固度。

7、把电缆的另一头接入控制主机或监视器（电视机），确保牢固。

8、接通监控主机和摄像机电源，通过监视器调整摄像机角度到预定范围 。

9、如有必要，室外安装监控时要采取防雷措施。

10、摄像头安装时，一定要在比较牢固的墙面或地方。安装后才能做到防止监控画面抖动。

11、调试红外灯要夜间进行才行。在夜间通过显示器调整红外灯照明位置。

12、从监控摄像头引出线缆应留有1m左右余量、才能不影响监控摄像头的转动。

13、红外一体摄像头，尽量避免直射光源，因为红外灯电源控制是根据安装在红外灯板上的光敏电阻来控制红外灯的工作电源开启与否的。

14、在目标范围的前提下，其安装高度：室内摄像头的安装高度以2.5～4m为宜，室外以3.5～10m为宜;电梯轿箱内安装在其顶部，与电梯操纵器成对角处，且摄像头的光轴与电梯的两壁及天花板成45度角合适。

15、在线缆布设到位后，将监控摄像头全部接通电源、看看有无图像，有问题解决，然后在安装固定监控摄像头。

16、如果环境有强电，要注意摄像头安装应与地绝缘隔离，才能避免干扰。

17、如果监控摄像头不是红外一体的，则在挪动、安装监控摄像头过程中，尽量不要打开镜头。

18、红外摄像机视场内应尽量避免有全黑物体、空旷处、水等吸收红外光线的物体，CCD摄像机配套的红外灯是靠发射红外光在物体上反射到CCD摄像机镜头上成图像的，假如红外光被吸收或减弱，将会削弱红外灯的有效照射效果。

19、必需保障红外灯的工作指标,如红外线灯的供电电源功率必需高于红外灯本身的工作功率等。一般的供电电源要达到2A,才能保证夜间红外灯的正常工作。

20、安装过程中要留意不要用手摸镜头，CCD靶面，避免弄脏镜头。

21、选用好的BNC头，这个非常关键。必免维修时麻烦。

监控控制设备安装：

1、控制台、机柜(架)安装位置应符合设计要求，安装应平稳牢固、便于操纵维护。机柜架)背面、侧面离墙净间隔应符合维修要求。

2、控制室内所有线缆应根据设备安装位置设置电缆槽和进线孔，排列、捆扎整洁，编号，并有永久性标志。

3、控制设备的工作环境安保系统的设备均要求安装在清洁的空调室内，并要求安装在19"的尺度机架上，设备之间应留有适当的空间，需使用强迫透风的风扇。

4、保证监控室内电源火线、零线、地线按照规范连接。在监控中央设备(监视器、硬盘录像机、矩阵、视频分配器)开启的情况下，使用万用表交流电压档丈量以上设备外壳和连接摄像机的视频电缆接头对地电压。该电压越高越易造成摄像机视频输出部分损坏。当该电压不为零的情况下，要避免带电拔插视频电缆。

高清监控摄像机的安装与调试

在一般的安防监控系统安装上，高清摄像机和普通摄像机的安装和调试方法基本相同，但必须要注意好镜头选配，因为镜头的质量不好，或者选配不好，很大程度上会影响到画面的清晰度，例如红外夜视系统的摄像机最好选用红外镜头，而1/3英寸CCD一般配用1/3英寸的镜头，1/2英寸CCD一般配用1/2英寸镜头，安装调试时镜头的聚焦调试必须调好，特别是摄像机的后焦面要调准，很多时候镜头的聚焦不清会引起图像的模糊，达不到高清晰的要求。另外摄像机的防护罩也不能忽视，枪式防护罩的前端玻璃不能采用一般的平板玻璃，而必须采用较好的光学玻璃，一般的平板玻璃对图像的解析力有非常厉害的消弱作用，选用球型罩壳更应注意，球面的曲率必须过渡光滑，最好不要把镜头对准球壳的上边缘，此处光的折射力较大，甚至会严重影响图像的清晰度。有一点很重要，就是不管哪种罩壳，最好罩壳内的光越低越好，镜头至罩壳的距离越短越好，这样能使镜头前的光污染减少到最低，有利于提高图像的清晰度。

针对高清监控摄像机系统来说，视频图像的传送一般会选择同轴电缆、双绞线、UTP线（即网络传输）、无线传输、光缆传输等方式，不管采用哪种方式传输，必须使图像从前端传输到后端的整个系统中的各个环接的带宽>6M，这样才能保证图像达到高清晰度的要求，并符合工程及技防检测上的要求。一般情况下同轴电缆超过150米或200米时图像质量会明显下降，这是由于同轴电缆自身的特性造成的，故必须采取各种措施保证其终端带宽不小于6M，必要时要给予加视频补偿放大器来解决，一般的视频放大器的作用不大。、

其补偿的指标应保证高频补偿量、幅频特性、信噪比、共模抑制比、微分相位失真度、色度亮度延迟、色度宽度增益等都达到使相关线缆损耗或衰减造成的缺陷得到补偿，从而保证进入系统的图像的高清晰度，目前，由于铜缆的价格不断上升，视频图像采用光缆传送的成本不断下降，在较长距离或多幅图像的传输中，采用光缆传送不失为一举多得的方案被广泛采用。由于光缆的带宽大、衰减小、高抗干扰、体积小、保密性强等特点，可较好保证图像传送的各项指标。当采用其他方式传送图像时，也必须保证通道的带宽。高清晰度的图像还必须要靠好的终端显示设备来表现在人的视觉面前的，故最好选择逐行扫描监视器。因为在实际使用中隔行扫描监视器的图像闪烁严重，容易使人产生视觉疲劳。

若监视器的清晰度低则同样达不到整体清晰度的要求。因为监视器的清晰度时由监视器、视频通道的带宽和显像管的点距、会距所决定的。据资料显示，其通道带宽与清晰度之间的折算理论上限为1M/80线左右，若再考虑高清晰度时的视频信号幅度下降因素，要达到显示400线的视频图像，则监视器清晰度指标按经验应采用600线以上的机器。为了使高清监控摄像机系统能正常使用，中间处理设备，包括矩阵、硬盘录像机，视频服务器、各种视频编码器等等都必须满足带宽和图像压缩的要求，才能使高清晰度摄像机充分发挥其内在的作用。光靠使用高清晰度摄像机而忽视其他配套设备的选用是达不到真正目的的。

总结：通过以上的调试，得到最高清的画面质量才是不是问题了
