重庆无线监控网络系统入门基本知识！

1、什么是AP？

答： AP--无线访问接入点（WirelessAccessPoint）

AP就是传统有线网络中的HUB，也是组建小型无线局域网时最常用的设备。AP相当于一个连接有线网和无线网的桥梁，其主要作用是将各个无线网络客户端连接到一起，然后将无线网络接入以太网，从而达到网络无线覆盖的目的。

AP还分 “瘦”和“胖”？

瘦AP（FITAP）：

也称无线网桥、无线网关，也就是所谓的“瘦”AP。

通俗理解瘦AP：本身并不能进行配置，需要一台专门的设备（无线控制器）进行集中控制管理配置。

“控制器+瘦AP+路由器架构”一般用于无线网覆盖，因为在AP数量众多的时候，只通过控制器来管理配置，会简化很大的工作量；

胖AP（FATAP）

业界所谓的胖AP，也有人称之为无线路由器。无线路由器与纯AP不同，除无线接入功能外，一般具备WAN、LAN两个接口，支持地址转换（NAT）功能，多支持DHCP服务器、DNS和MAC地址克隆，以及VPN接入、防火墙等安全功能。

2、什么是AC？

答：无线控制器（Wireless AccessPoint Controller）是一种网络设备，用来集中化控制局域网内可控的无线AP，是一个无线网络的核心，负责管理无线网络中的所有无线AP，对AP管理包括：下发配置、修改相关配置参数、射频智能管理、接入安全控制等。（目前市面流通的所有AC和AP都是相同

厂商的才能相互管理）

3、什么是POE供电，什么是POE交换机？

答：POE （PowerOver Ethernet）POE 也被称为基于局域网的供电系统（PoL,Powerover LAN ) 或有源以太网 ( Active Ethernet)，有时也被简称为以太网供电，指的是在现有的以太网Cat.5布线基础架构不作任何改动的情况下，在为一些基于IP的终端（如IP电话机、无线局域网接入点AP、网络摄像机等）传输数据信号的同时，还能为此类设备提供直流供电的技术。POE技术能在确保现有结构化布线安全的同时保证现有网络的正常运作，最大限度地降低成本。

市场大众应用--POE 交换机：POE交换机就是除了能提供普通交换机所具有的传输功能，还能给网线的另一端设备提供供电功能。供电+数据传输一体化，不需要另加供电模块或者 POE供电模块为设备供电，一根Cat.5线完成所有工作。

POE供电"标准"与"非标准"差异

• 标准poe : 依照IEEE802.3af/at规范制定，需要先侦测受电端25K特征电阻，进行握手，握手成功，才供电；否则仅通数据（data）。

• 举例:将POE供电器插到计算机网卡，不会烧毁计算机网卡仅可以正常上网因为数据可通过。

• 非标准POE:也叫强供型，交流电一通电即供电;非先侦测受电端，不进行握手，直接48V或54V供电。

• 举例: 将POE供电器插到计算机网卡，可以正常上网，但是不协商直接供电48或54V，有可能会烧毁设备。

市面上大体分48V、24V和12V等几种输出电压（DC）

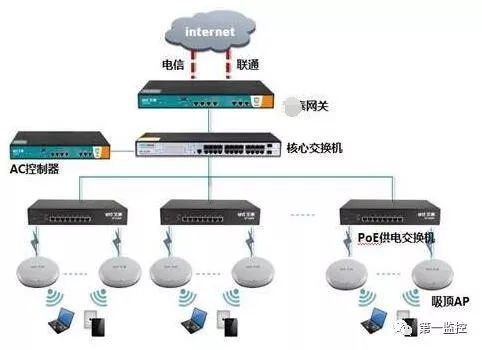

4、部署一个无线工程都需要哪些软硬件？

基础硬件：路由器 POE交换机 AC控制器无线AP

高端硬件：防火墙路由器流量及行为管理旁路主交换机楼层交换机 POE交换机 AC控制器无线 AP

5、AP的功率是不是越大越好？

答：不是，AP的功率越大，代表发射的信号强度越高，从字面上理解，会将您引到误区，信号越强当然越好了，但是信号强是针对本身而言，整个无线网络中传输信号是双方的，发射端与接收端都会相互传输数据，发送端信号过强，势必会影响接收端回传数据，这样就会造成网络传输延迟或丢包等现象。

通俗理解：

一个空间内，你和另一个人在同时对话，对方的声音过大，你的声音很小，就会造成对方听不到你在说什么，从而影响通话质量。

6、在一个大型无线工程内，关键的点和最需要注意的地方是什么？

工程角度关键点：

a、设计

实际施工图，确定布线的走向位置，需要考虑诸如：隐蔽性，对建筑物破坏(建筑结构特点)，在利用现有空间同时避开电源线路和其他线路，现场情况下的对线缆等的必要和有效的保护需求。

b、路由器的位置

路由器一般选用在地下的弱电间（远离强电间，避免强电磁干扰），注意通风，保持干燥，最好配有机柜，与核心交换机放在一起。

c、POE供电交换机的位置

POE交换机位置选择要合理，位于AP点位中间位置，减少走线成本，缩短交换机到AP距离

d、AP位置选择

AP的点位布设选择场景的中心地带，向外围辐射状布设。AP件的覆盖范围要重叠，减少信号盲区。AP距离POE交换机距离不要超过80米（正品安普网线为例）

e、网线的铺设

网线作为网络信号的传输载体，在铺设过程中要注意线路的保护，不要出现折断或者死角，必要情况下要穿铁管或者放在屋顶桥架内。特别注意的是原理高压电线，减少对信号的干扰

实操调试及后期维护角度注意事项：

a、外网及路由：外网线接入到位，确保线路正常上网条件，接通路由，保证路由本身能够正常上网通信，施工时接通主交换及施工楼层交换，保证主干网络通信正常。

b、调试对讲机：调试阶段需要跟商场借调一套对讲设备，方便进行调试工作。

c、施工及调试阶段，需对AP、交换机、网线、等施工调试硬件预留有足够备件。

d、施工图：每次施工前，请施工方给我方员两份施工图。

施工网络拓扑图：要求，详细楼层交换机、路由信息及位置，每层AP等硬件个数和连接方法。

施工设备连接线标识图：要求，路由和交换机及AP连接信息，对应端口等，所有连接线理论大致网线长度（包括路-交换-AP之间）。

e、施工布线及线标规划：

信息标识记录：AP点Mac信息记录：施工方安放AP位置时需记录该AP所在楼层号和位置号以及对应Mac信息（注意对应楼层图AP编号，比如：1楼1号 mac信息 格式为 1F-1 : AC:11:22:33:44:AP ）。此信息统一按楼层分布记录到Word文档楼层商场施工图内或者直接手工记录到施工图边侧空余地方，方便后期维护使用。
