大型网络视频监控如何组网?网络架构如何组成?本篇重点讨论一下重庆视频监控系统组网方式。
一、网络监控传输方式
网络高清传输系统主要有以下几种传输方式:
1、短距离网线传输 :网线 网络交换机;
2、中长距离光纤传输:光纤 收发器 网络交换机 网线 ;
3、中长同轴传输: 同轴线缆(双绞线、电源线)、网络同轴传输器;
4、短距离电力传输:在一个电表下传输,通过电力猫设备传输网络;
5、混合传输系统:摄像机集中了网线、同轴线、双绞线、电力线传输模块,可以任意方式组网传输高清;
6、中远距离光纤EPON传输:epon光纤接口网络摄像机 ONU设备 光分路器等设备;
7、无线AP传输:在无法布线,布线不方便的传输线路采用无线AP方式传输高清,电梯监控、野外远距离监控等特殊场合用的比较多;
二、中小型规模网络架构设计
中小型规模的视频监控系统功能相对简单,以视频图像存储、预览、回放功能为主,监控点数量在数百路左右。
网络构架采用两层架构,以100M口交换机作为接入层,实现前端IPC的接入,通过1000M链路接入1000M汇聚交换机,视频综合主机作为汇聚层视频交换的核心。监控中心存储设备直接挂载在视频综合主机的网口上,管理服务器、管理电脑接入汇聚层交换机千兆网口,充分利用视频综合主机全千兆网络交换功能,也有利于降低中小规模视频监控系统的建设成本。

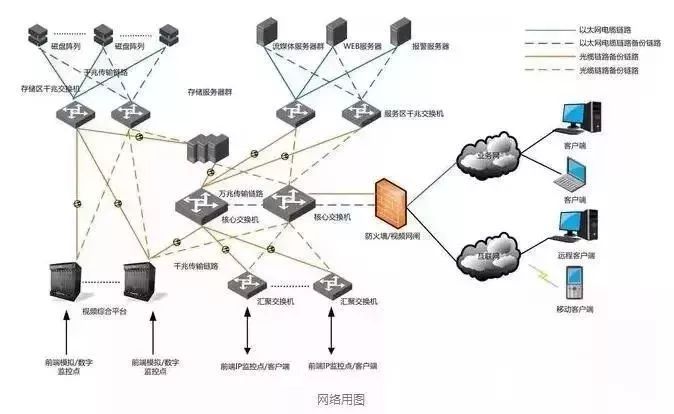

三、大中型规模网络架构
大中型视频监控系统前端监控点数量多、接入模式复杂,监控网络视频流要求带宽高,一般均需要建设视频监控专网,系统可以采用以下构架模式:
核心部署
核心设备的部署应满足视频监控专网多业务、高负载处理的应用需要,并确保网络核心的稳定性和可靠性,应满足以下技术要求:
1)核心设备关键部位冗余配置,提高设备运行的可靠性。
2)比较细的QoS控制粒度,比如8Kbps的控制粒度。
3)对核心设备进行冗余备份。
4)可扩展万兆接口甚至100G接口。
5)汇聚层与核心设备之间采用10G或2GE捆绑互连。
功能分区
大中型视频监控系统网络设备众多,根据视频和数据业务的特点,对网络设备进行分区接入和管理,可组成存储设备接入区、应用服务器接入区、前端IP设备接入区和管理接入区等,各功能区域的交换机通过千兆或万兆接口接入核心交换机。
视频综合主机作为视频图像的核心处理设备,具有高带宽、高链路稳定性要求,与核心交换机之间通过多路千兆接口连接,并对网络端口进行VLAN配置,可避免网络环路而导致网络异常。
网络安全
大中型视频监控系统应组件视频监控专网,专网与其他业务网络和互联网之间进行安全隔离,可采用防火墙、视频隔离网闸等网络安全设备,对来自外部网络的病毒、非法入侵行为进行防御。
视频监控专网内部部署杀毒软件、终端管理软件、802.1X安全认证等安全措施,确保视频专网内部的安全性。
网络管理
网络管理系统采用通用标准网管协议-简单网络管理协议(SNMP),实现对视频监控专网内所有网络设备、服务器的管理。
1、部署网络管理系统意义:
1)提高网络运行的可靠性。
2)合理规划和调配网络资源。
3)预测和检测网络故障。
4)集中管理分布广泛的前端IP监控节点。
5)统计和分析设备性能。
2、网络管理系统实现的主要功能:
1)拓扑管理:提供网络拓扑结构自动发现功能。
2)配置管理:提供对设备的配置功能。
3)安全管理:提供用户安全级别和视图浏览权限功能。
4)性能管理:提供被管设备的性能参数。
5)告警管理:收集和分析被管设备的错误情况。
6)日志管理:提供网管系统自身和被管设备的日志信息。
