- 编辑 : 重庆监控公司 2018-07-11 15:20:54
-
视频采集系统、视频传输系统、视频切换管理系统、视频显示系统、视频录像系统这五个大部分组成了一个标准的重庆监控系统。视频采集系统主要是完成对前端图像信号的获取;
视频传输控制系统完成对前端图像信号的传送和控制通信;
视频切换管理系统完成对图像信号的切换控制和资源分配;
视频显示系统完成对前端图像信号的终端设备输出;
视频录像系统完成对前端图像信号的长延时存储和回放。
在系统工程中,良好的视频传输设计是监控系统非常重要的一部分。如果建设一套好的系统,选用的都是高指标、高画质的摄像机、监视器、录像机,但是没有良好的传输系统,最终在监视器上看到的图像将无法令人满意。
在一个大型网络监控系统中,如何走线布线,交换机如何选型,如何保证整个网络传输系统视频流畅以及项目后期维护管理更方便。在很多网络视频监控项目中往往会因为交换机的配置不够合理、选型不到位、带宽不足, 我们经常能听到客户很多的抱怨,比如网线支持距离不够,图像出现掉帧、卡顿、延迟现象,IP地址理解、理解规划困难,网管人员奇缺等。特别是工程们对这块的体会是最深的。针对以上的情形为例来讲下整个项目的配置过程。
项目情况
项目情况
项目共计438路视频:130万像素高清红外高速球机96台,130万像素高清红外枪机256台、130万像素高清红外半球86台。后端电视墙采用16块46寸拼接屏,30天24小时主码流不间断存储。
视频传输部分:考虑到本项目各个视频点比较分散,为了方便布线及后期系统维护管理,交换机我们给客户推荐采用了300米传输的专业工程交换机,前端视频通过网络传输到接入层接换机在通过光纤传输监控中心。
交换机的优势
1、120米网络传输:高度解决了摄像头比较分散的问题,可以将同义聚集点更远的视频传输到一起同时传到监控中心,也间接节约了交换机的数量及整个系统成本。

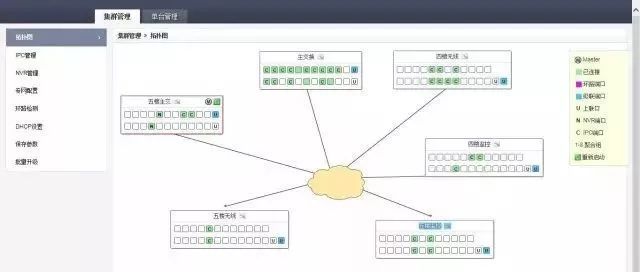

2、拓扑功能:组网完成后,整个系统整个项目的所以的视频链接在拓扑图上可以一目了然。如下图:
每个交换机可以按相应的交换机地方备注名字,比如:(1楼1层交换机)以此类推,形成有效的集群管理。
3、固定端口识别IP功能:对于支持ONVIF协议的NVR、IP Camera能够自动识别出来,并表明设备厂商、型号、地点等信息。
并且标明NVR和IP Camera之间的关系,即哪些IP Camera是受哪台NVR所管理的。如下图:我们可以看到几个字母和按钮:U表示上联口(交换机与交换机连接用),C表示IPC(即摄像头),N表示NVR(网络硬盘录像机)
