一、需求分析
数字视频安防监控系统主要是对项目内公共区域进行全方位24小时不间断的视频监控;在监控中心通过电视墙实时显示整座大楼内外各个监控区域的现场情况,本次项目视频安防监控系统基于物联网的传输方式,可实现不同设备及系统的互联、互通、互控,实现视音频及报警信息的采集、传输/转换、显示/存储、控制;进行身份认证和权限管理,保证信息的安全;应能与报警系统联动,并提供与其他业务系统的数据接口、方便后期扩展、与分控中心的视频信号的连接。
二、具体设计1、系统概述
重庆监控项目为一座统合性的办公大楼,视频安防监控系统主要是在电梯轿厢、入口大厅、各楼层出入口处、地下停车场等处设置摄像机,既考虑到公共位置的安全,又兼顾到重要位置的隐私,摄像机布置要严密、合理。公共区域设置与环境相适应的摄像机500台,进行全面实时监控;整个数字视频安防监控系统传输部分采用六类布线方式。
2、点位分布

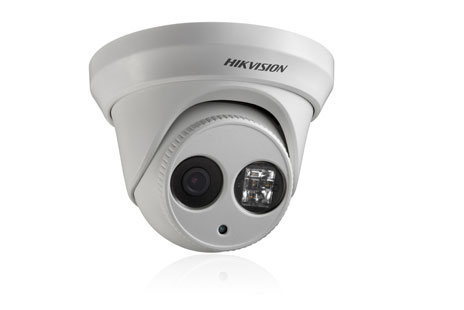

根据项目的特点和定位,要求摄像机选用红外摄像机,从而保证监控效果。如出入口、地下层走廊等处红外枪式摄像机;电梯轿厢、电梯前室和走廊选用红外半球摄像机。楼外区域、一层出入口大厅和屋顶平台等大空间区域选用红外高速球摄像机。
系统共设置500台摄像机。
设计原则:
红外半球安装区域:楼梯前室、电梯前室、走廊两侧、走廊、主要出入口门厅、主楼与附楼出入口
室内快球安装区域:一层、屋顶平台等大型区域;
室外快球安装区域:外广场及周边区域;
红外枪机:地下车库车道、车辆入口等;
电梯半球:各电梯内。
三、系统组成及结构
系统采用网络架构,可通过工作站、工作站客户端等多种方式进行扩展、保证后期能将重点视频图像的接入110监控系统中。
项目数字视频安防监控系统与常规模拟监控系统的组成基本一致,均由前端设备、传输设备、控制设备、显示设备四大部分组成。
3.1系统结构图
3.2前端设备
摄像部分安装在监视现场,包括摄像机、镜头、防护罩、支架和云台等。它的作用是对监视区域进行摄像并将其转换成电信号。
摄像部分是监控系统的前沿,是整个系统的“眼睛”,它把监视的内容变为图像信号,传送到控制中心的监视器上,摄像部分的好坏及它产生的图像信号质量将影响整个系统的质量。
由于本视频安防监控系统基于IP网络传输,因此除IP摄像机直接接入网络外,其余所有前端电梯摄像机均接于视频编码器,完成监控信号的输入,把模拟的视频信号进行数字化和压缩编码,形成IP数据包,利用网络传送到指定的目的地址。每台视频编码器在网络上占用1个IP地址,按照就近的原则对前端摄像机进行编码。
视频编解码器支持至少两种码流,并且系统采用的视频流控制技术是可变码流管理技术,即在设定上限带宽的情况下可以动态调整任何一路视频的带宽。
3.3传输部分
从前端设备到视频编码器之间的传输部分:前端电梯摄像机的视频信号采用屏蔽视频电缆,根据摄像机安装位置采用SYV75-5同轴电缆,以保证监控信息的准确传输。控制线采用RVVP2*1.0屏蔽双绞电缆。电源线采用RVV2*1.0的电缆。从IP摄像机、视频编码器到接入交换机采用六类非屏蔽双绞线;自接入交换机至监控中心核心交换机采用光缆,从而保证主干的数据带宽。
3.4控制中心
控制中心是整个系统的“心脏”和“大脑”,是实现整个系统功能的项目。由于整个项目面积较大,还要为二期及后续建筑留有扩展空间,因此要求采用当前主流的数字传输解决方案,便于存储和分控,还可支持网络远程查看。
监控中心采用智能安防监控箱作为前端摄像机接入,提供录像、检索、系统管理、录像资料存储等服务。并实现监控视频的上墙监看,通过监控客户端工作站实现系统的管理和实时监控操作。可以浏览到所有的前端视频,可以对所有设备进行操作。
系统配置为:
显示部分:46"超窄边液晶拼接单元,3行*5列,亮度450cd/m2,对比度3000:1,拼接缝小于7.3mm,可视角178,响应时间8ms,可提供VGA/RGB/AV/DVI/HDMI接口,含拼接屏配套设备。
报警平面控制示意电子板,包括摄像控制点位(编号)、周界显示;重点区域报警显示。
3.5网络架构设计
由于采用数字监控,此方案设计了监控专网,与工作网络分开,保证了系统的安全性及可靠性。根据摄像机接入的情况,监控系统的接入交换机采用100M的局域以太网架构,即可满足视频监控数据传输需求,由于所有数据都要通过中心交换机传输所有摄像机的监控、存储数据以及调用的视频回放数据,所以建议采用1000M以太网架构,即可满足监控数据传输需求。
